LM75 — датчик температуры

Датчик LM75 измеряет температуру по интерфейсу I2C. Подходит для контроля температуры в помещении, а для установки на улице используйте герметичный корпус/бокс без прямого дождя и конденсата.

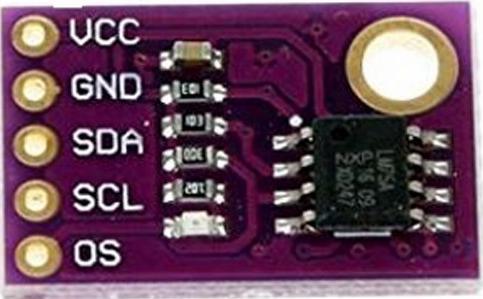

Пины модуля и назначение

• VCC / VDD — питание модуля (обычно 3.3В)
• GND — земля
• SCL — линия тактирования I2C
• SDA — линия данных I2C
• OS (если есть) — выход термостата/порога. Подключите к GPIO ESP32 как вход, чтобы отслеживать срабатывание.

Подключение к ESP32 (I2C)

• VCC → 3.3V
• GND → GND
• SCL → GPIO22 (SCL)
• SDA → GPIO21 (SDA)
• OS (если используется) → любой GPIO ESP32 (вход)

Дополнительно

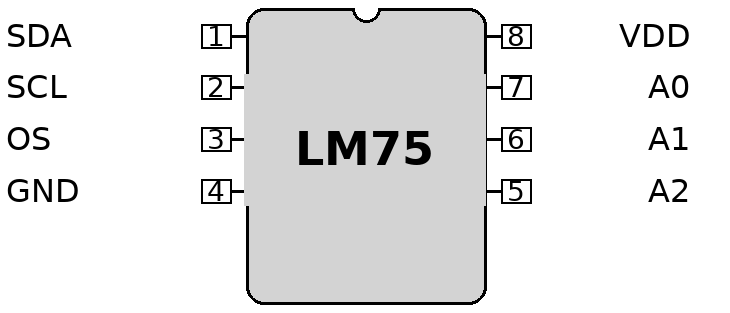

Схема чипа LM75:

Если нужно несколько LM75 на одной I2C-шине:

Адрес задается пинами чипа A0/A1/A2 (на схеме это 7/6/5). Чтобы изменить адрес, нужно выставить уровни на этих ножках (сделать перемычки между нужной ножкой и GND или VDD/3.3V) — обычно это требует пайки.

• A2=A1=A0 → GND → 0x48
• A2=GND, A1=GND, A0=VDD → 0x49
• A2=GND, A1=VDD, A0=GND → 0x4A
• A2=GND, A1=VDD, A0=VDD → 0x4B
• A2=VDD, A1=GND, A0=GND → 0x4C
• A2=VDD, A1=GND, A0=VDD → 0x4D
• A2=VDD, A1=VDD, A0=GND → 0x4E
• A2=A1=A0 → VDD → 0x4F

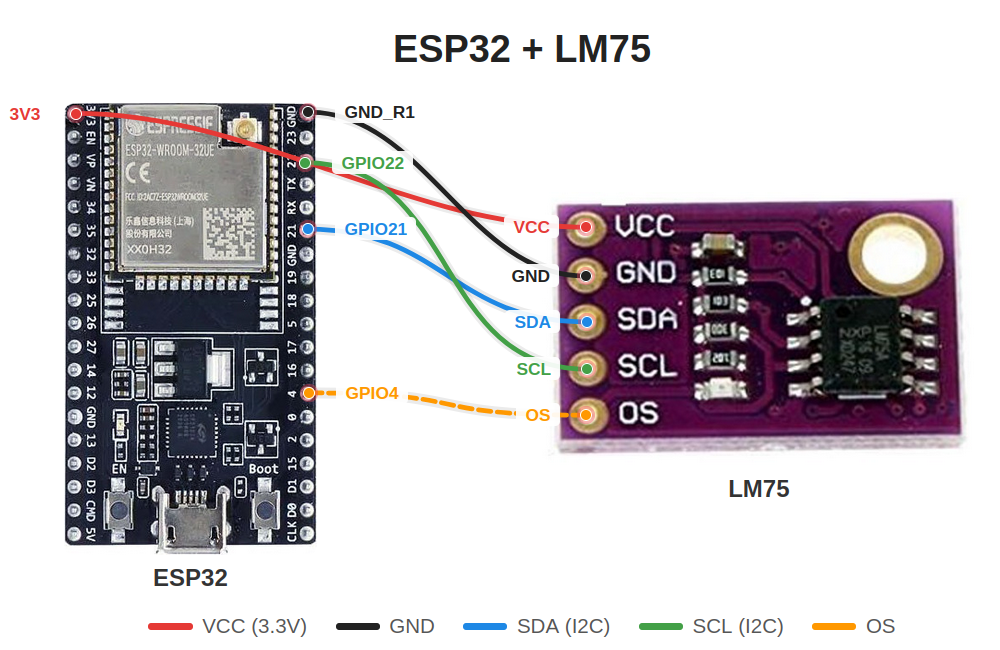

Альтернативная схема подключения:

Минимальная схема подключения:
